Schnittstellenkonverter RS232 / RS485
Besonderheiten
- stabiles Aluminiumdruckgussgehäuse, serienmäßig seewasserfest lackiert
- 9 ... 15 Volt Betriebsspannung
- gegen Verpolung der Betriebsspannung geschützt
- interne 5 Volt Stabilisierung und interne Erzeugung der +/- RS232 Spannungspegel
- halbduplex RS232 / RS485 Bus
- bis maximal 128 RS485 Busteilnehmer möglich
- 9-polige SubD RS232-Anschlußbuchse
- LED zur Anzeige der Busaktivitäten
- ein externes Netzteil wird mitgeliefert
Beschreibung
Der Schnittstellenkonverter besteht aus einer Aluminiumbox mit einer Leiterplatte, einer 9-poligen SubD Anschlussbuchse für den RS232-Bus, einem 4poligen Klemmblock für den RS485-Bus, einer Steckbuchse für die externe 12V-Spannungsversorgung, zwei LED zur Betriebszustandskontrolle, den Buspegel- und Terminierungswiderständen und der Interfaceelektronik mit den Pegelwandlern, Leitungstreibern und Leitungsempfängern.
Anwendung
Der Schnittstellenkonverter SC485B dient dem Anschluss von SEIKA-Sensoren mit RS485 Datenschnittstelle an einen RS232 Anschluss eines Computers.
Technische Daten
| Betriebsspannung | 12 ± 3 Volt |
| Stromaufnahme | ca. 30mA + Stromverbrauch der Sensoren |
| RS485 Anschlussklemmen und Kabeldurchführung | 4 x 1,5mm2 M12 x 1,5 Metallverschraubung, Klemmbereich 3,5mm ... 5mm |
| RS232 Anschluss | D-Sub DE-9 Buchse |
| RS485 Bus | Halbduplex |
| Terminierungswiderstand | 100 Ohm, schaltbar durch Lötbrücke |
| ESD Protection am RS485-Bus | ±15kV Human Body Model |
| Busteilnehmer | max. 128 |
| Datenrate | maximal 250kbps |
| Gewicht | ca. 175g ohne Netzteil, ca. 360g inkl. externes Netzteil |
Anschlussbelegung des SEIKA RS232/485 Konverters SC485B
Anmerkung: PC und SC485B können mit einem Straight-Through RS232 Kabel verbunden bzw. der SC485B Konverter kann, äquivalent, direkt an den 9-Pin RS232 Ausgang des PCs angesteckt werden.

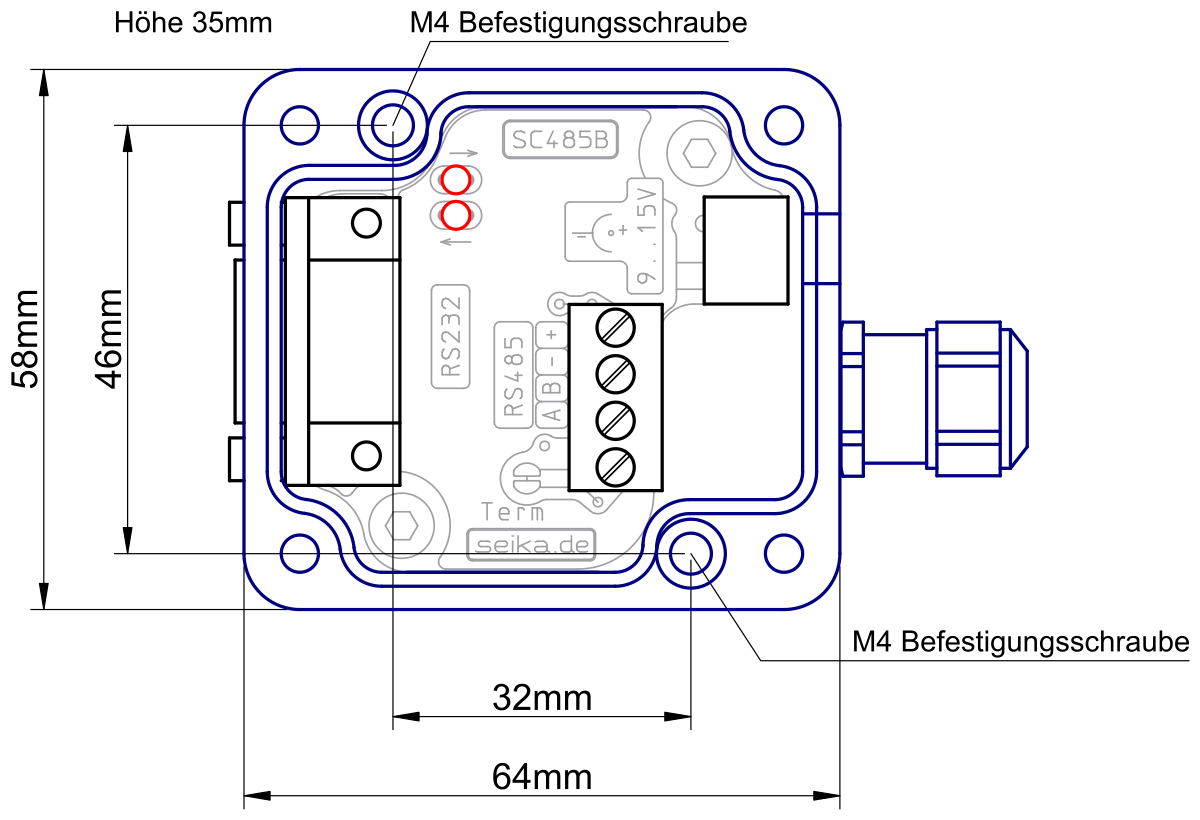

Abmessungen (in mm)

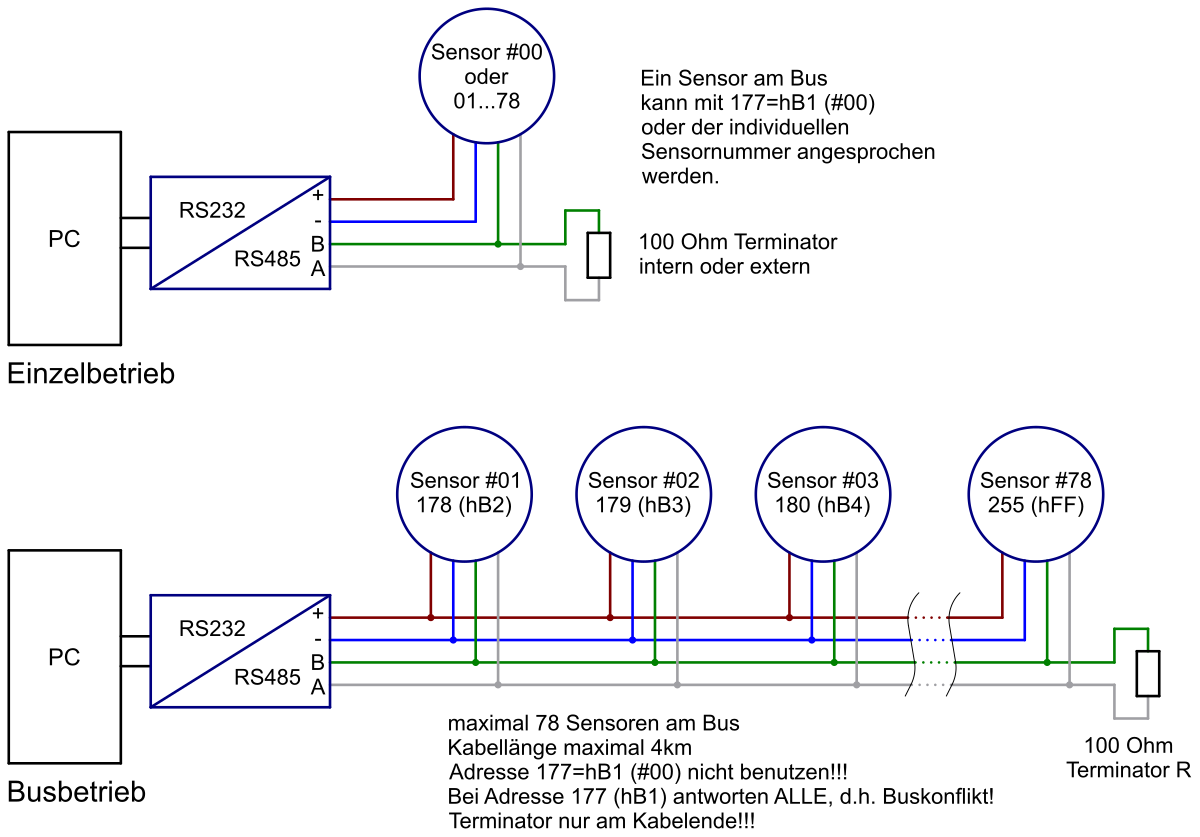

SC485B im RS485 Busbetrieb
