Besonderheiten

• stabiles Aluminiumdruckgussgehäuse (IP67), serienmäßig seewasserfest lackiert
• hohe Überlastfestigkeit
• durch beidseitigen Kabelanschluss besonders als Ketteninklinometer unter rauen Umgebungsbedingungen geeignet
• es können maximal 78 Stück SB360,NG360, XB360 an einen Bus mit 4 Leitern zusammengeschaltet werden
• verwindungsfreie Vierpunktbefestigung der stabilen 3,2mm Basisplatine
• integrierter NG360 Neigungssensor mit RS485 Datenschnittstelle
• der NG360 kann in beliebiger Winkelstellung fixiert werden
• der NG360 ist galvanisch vom Gehäuse getrennt
• integrierte EMV-Schutzbeschaltung
• der RS485-Kabel-Abschlußwiderstand (100 Ohm) kann durch eine Lötbrücke zugeschaltet werden
• alle messtechnischen Eigenschaften sind mit denen des NG360 identisch
• temperaturbedingte Messungenauigkeiten werden durch eine integrierte Temperaturmessung korrigiert

Beschreibung

Die Sensorbox SB360 ist ein Aluminium-Druckgussgehäuse (IP67) mit integriertem Neigungssensor NG360 zur einachsigen Neigungsmessung.

Zusätzlich zum Sensor enthält die Sensorbox eine EMV-Schutzbeschaltung und einen über eine Lötbrücke zu- bzw. abschaltbaren RS485-Kabel-Abschlusswiderstand.

Zwei dichte Metallkabelverschraubung und die kompakten Abmessungen des stabilen Ganzmetallkörpers der Sensorbox in Verbindung mit der RS485-Datenschnittselle ermöglichen den Einsatz als Ketteninklinometer unter rauen Betriebsbedingungen. Die verwendeten Schnittstellenschaltkreise und die verfügbaren Adressen gestatten die Zusammenschaltung von maximal 78 Sensorboxen an einem 4-Draht-Bus (2 Leiter Betriebsspannung und 2 Leiter RS485 Datenleitung).

Anwendung

Die SB360 findet überall dort Anwendung, wo in rauer Umgebung genaue Neigungsmessungen mit einem unbegrenzten Messbereich von 360 Grad realisiert werden müssen. Insbesondere in Bau-, Bergbau- und Landmaschinen, in Transport- und Fördergeräten, in Schiffen, in der Verfahrens- und Automatisierungstechnik sowie im allgemeinen Maschinenbau werden SB360 mit Erfolg eingesetzt.

Technische Daten

• • Die Lieferung erfolgt mit individuellem Prüfprotokoll, welches genaue Werte für die Mittenspannung und Empfindlichkeit, die statische Kennlinie und die Kennlinie der Linearitätsabweichung enthält.

• Optionen:

• • Silikongummiverguss
• • Kabelkonfektionierung

3D Geometrie als STEP Datei

Abmessungen (in mm)

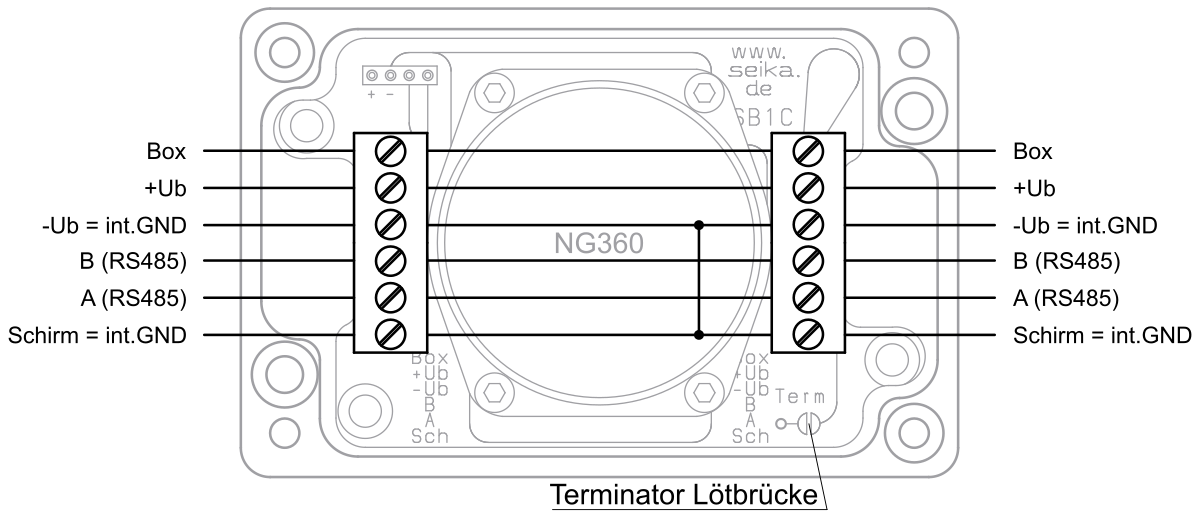

Anschlussbelegung
