NV4a

Besonderheiten

• rausch- und driftarmer Verstärker
• nur eine unstabilisierte Versorgungsspannung erforderlich
• interne Erzeugung der negativen Arbeitsspannung
• integrierter Verpolungsschutz
• Ausgang kurzschlussfest
• hochstabile Spannungsversorgung für den Betrieb eines Sensors
• Null- und Verstärkungseinstellung mit Wendelpotentiometer
• elektronische Bauelemente hermetisch gekapselt
• optional frequenzprogrammierbares aktives Tiefpassfilter 5.Ordnung
• optionales Hochpassfilter
• verschiedene Anschlusssteckerleistenoptionen

Beschreibung

Der NV4a dient der Verstärkung, Filterung und Normierung der Sensorausgangssignale von SEIKA-Sensoren. Das symmetrische Ausgangssignal gestattet eine problemlose Signalweiterverarbeitung mit üblicher Messtechnik wie Oszillografen, Transientenrecordern, A/D-Wandlern, Multimetern usw. Der NV4a benötigt nur eine Versorgungsspannung, da die intern erforderliche negative Arbeitsspannung im Modul selbst erzeugt wird. Im NV4a wird außerdem eine hochstabile 5-Voltspannung mit Kurzschlussstrombegrenzung als Sensorbetriebsspannung bereitgestellt. Vielfältige interne Beschaltungsvarianten gestatten eine optimale Anpassung der Signalverarbeitung bezüglich Einschwingzeit, Filtergrenzfrequenzen, Verstärkungs- und Nullpunkteinstellung an die zu lösende Messaufgabe.

Anwendung

Der NV4a findet überall dort Anwendung, wo ein SEIKA-Sensor ohne großen Aufwand bei optimalen Anpassbedingungen mit anwenderspezifischer Messtechnik verbunden werden soll, und eine nachträgliche Einstellung der Verstärkung und der Signalnullspannung erforderlich sind.

Technische Daten

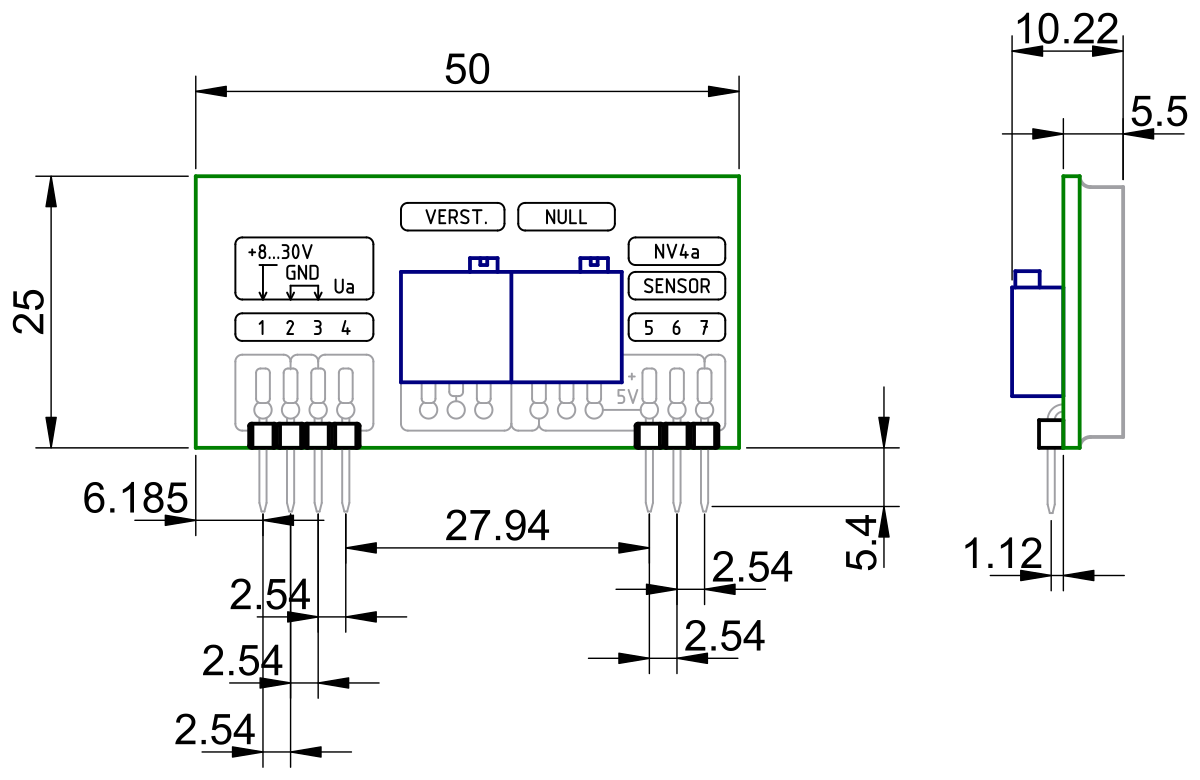

Abmessungen (in mm)

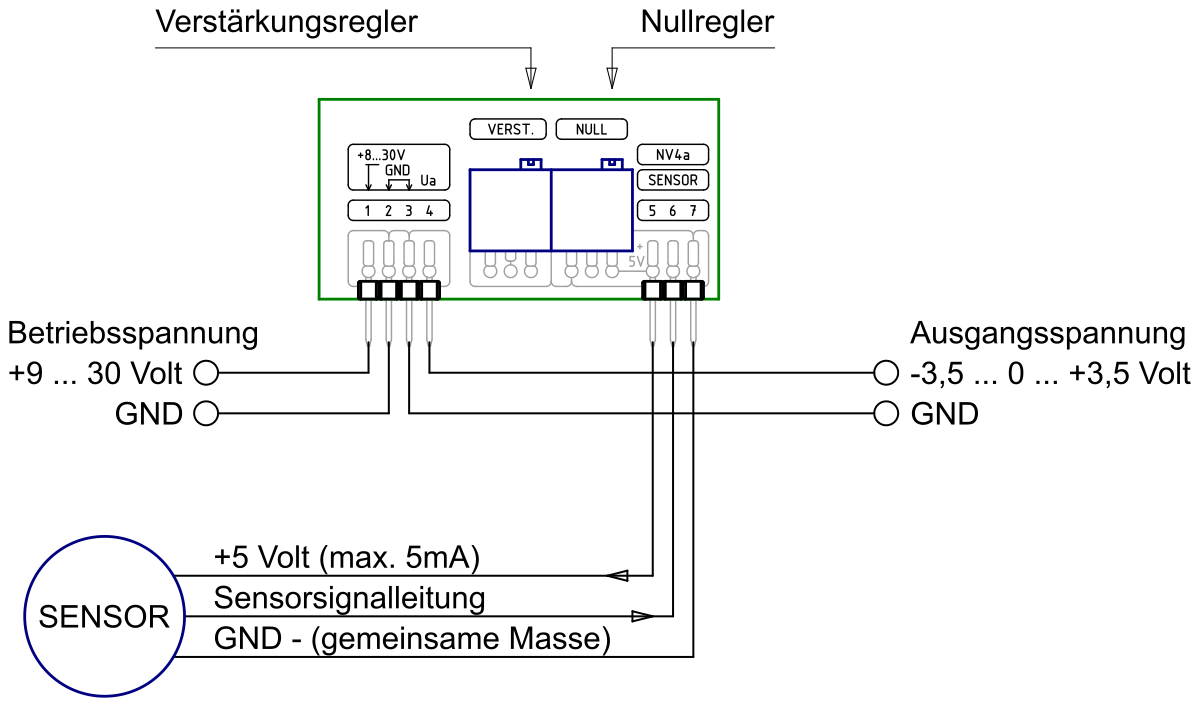

Anschlussbelegung

Achtung! Die Betriebsspannung (9 bis 30 V) nicht mit dem Ausgang kurzschließen. Die negative Betriebsspannung für die symmetrische Ausgangsspannung wird im NV4a aus der nur positiven Versorgungsspannung intern erzeugt.
