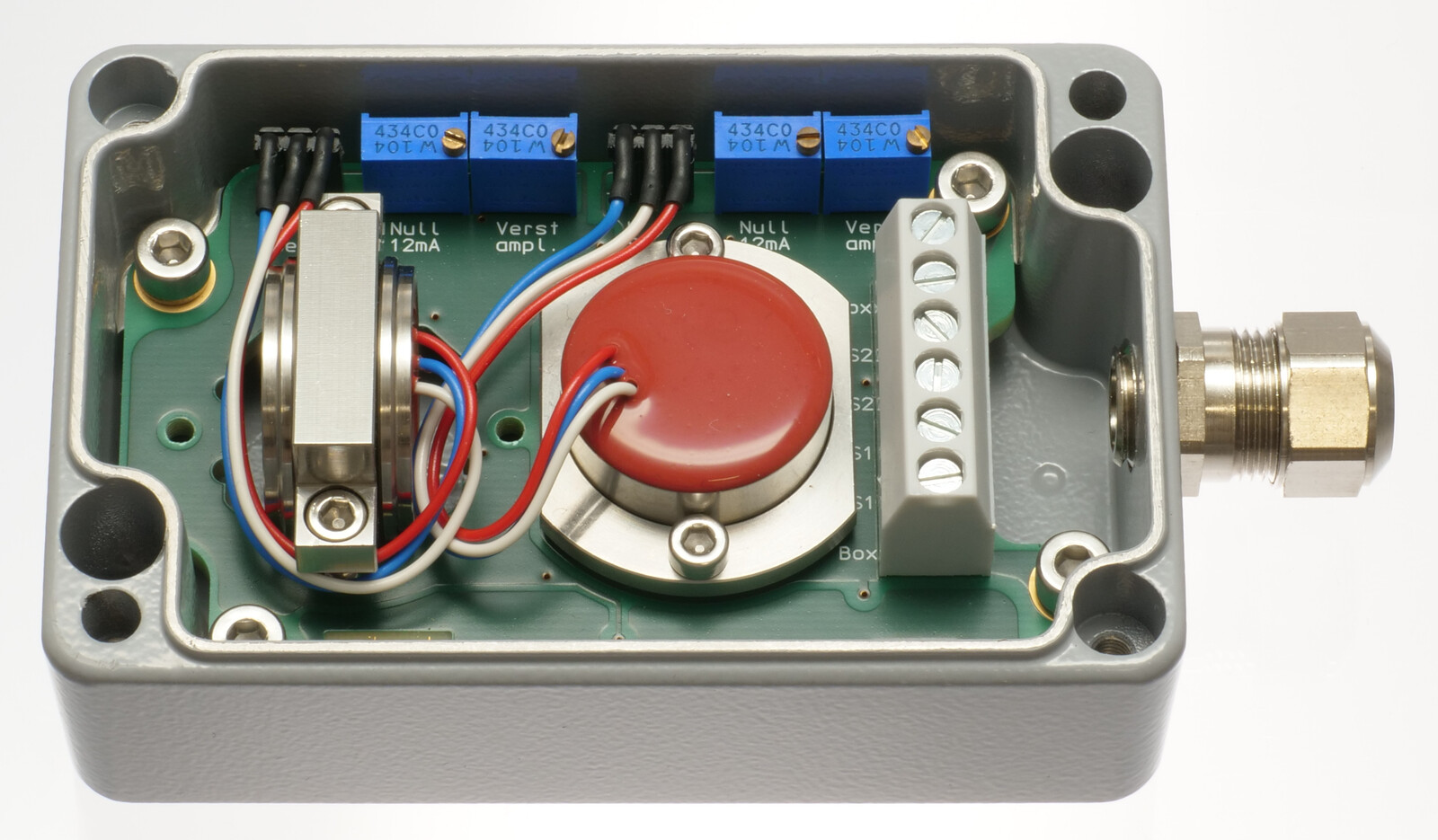

Sensorbox mit zwei Sensoren und zwei Stromnormierverstärkern mit je einem 4 bis 20 mA Zweidrahtanschluss
Besonderheiten
- stabiles Aluminiumdruckgussgehäuse (IP67), serienmäßig seewasserfest lackiert
- verwindungsfreie Vierpunktbefestigung der stabilen 3,2mm Basisplatine
- zwei integrierte Stromnormierverstärker mit 4...20mA Zweidrahtanschluss
- Temperaturfehlerkompensation der Empfindlichkeit
- keine extra Spannungsversorgung erforderlich
- alle SEIKA-Sensoren der Typen B, BDK, N und NB können im Gehäuse in verschiedenen Wirkrichtungen eingebaut werden
- die Ausgangssignale der jeweiligen Sensoren werden in den geforderten Wirkrichtungen kundenspezifisch kalibriert
- Sensoren und Stromnormierverstärker sind galvanisch vom Gehäuse getrennt
- beide Messkanäle sind galvanisch getrennt und völlig unabhängig voneinander
- EMV zertifiziert mit aufwendiger Schutzbeschaltungen
- separate hochstabile Sensorbetriebsspannungen
- 10V ... 30V Klemmspannung
- dynamisches Verhalten programmierbar
- Schleifen-Maximalstrombegrenzungen
- hohe mechanische Überlastfestigkeit
- beliebige Anschlusspolung, damit Dreidrahtanschluss für beide Messzweige möglich
- Messsignaltiefpassfilterung mit optionaler Grenzfrequenzwahl zur Unterdrückung von Störfrequenzen
Beschreibung
Die Sensorbox SB2I ist ein Aluminium-Druckgussgehäuse (IP67) mit zwei integrierten Sensoren zur zweiachsigen Neigungs- und/oder Beschleunigungsmessung.
Zusätzlich zu den Sensoren enthält die Sensorbox zwei voneinander unabhängige Stromnormierverstärker mit je einem 4 bis 20mA Ausgangssignal in Zweileitertechnik und je Sensor eine separate, hochstabile Spannungsversorgung, die aus der jeweiligen Stromschleife gespeist wird. Jeder Verstärker enthält außerdem ein aktives Tiefpassfilter, dessen obere Grenzfrequenz bzw. Einschwingzeitkonstante in weiten Grenzen der Messaufgabe angepasst werden kann, und eine Ausgangsstufe mit Maximalstrombegrenzung, Störspannungsfilter und Diodenbrücke zur unipolaren Ankopplung an die Stromschleife. Sensoren und Verstärker sind untereinander und vom Gehäuse galvanisch getrennt, so dass Störsignale durch undefinierte Masseströme vermieden werden. Durch eine elektronische Temperaturkompensation werden die Empfindlichkeitstemperaturfehler der verwendeten Sensoren weitgehend kompensiert. Optional kann der Temperaturfehler sowohl des Offsets als auch der Empfindlichkeit durch eine individuelle Kompensation erheblich reduziert werden.
Eine dichte Metallkabelverschraubung und die kompakten Abmessungen des stabilen Ganzmetallkörpers der Sensorbox in Verbindung mit der Zweidrahtstromschnittstelle ermöglichen den Einsatz dieses hochwertigen Meßsystems unter rauen Betriebsbedingungen.
Anwendung
Die SB2I findet überall dort Anwendung, wo in rauer Umgebung in zwei Achsen genaue Neigungs- oder Beschleunigungsmessungen mit je einem 4 bis 20mA Ausgangssignal realisiert werden müssen. Insbesondere in Bau-, Bergbau- und Landmaschinen, in Transport- und Fördergeräten, in Schiffen, in der Verfahrens- und Automatisierungstechnik sowie im allgemeinen Maschinenbau werden SB2I mit Erfolg eingesetzt.
Technische Daten
| Anschlussklemmen | 6 x 1,5 mm2 |
| Kabeldurchführung | M12 x 1,5, Metallverschraubung mit integrierter Zugentlastung, Klemmbereich 6mm ... 7,5mm |
| Messbereich, Auflösung usw. | entsprechend verwendeter SEIKA-Sensoren |
| Schutzart | IP67 |
| Anbaulage | beliebig (Standard: Wandmontage, Kabel rechts) |
| Messebenen (N Sensoren) | 3 Gehäuse-Hauptebenen |
| Messrichtungen (B und BDK Sensoren) | in X,Y,Z-Koordinaten zum Gehäuse |
| Schleifenklemmenspannungen | 10V ... 30V |
| minimale Schleifenströme | 2.1mA ... 3.5mA |
| maximale Schleifenströme | 22mA ... 26mA |
| Meßsignalschleifenströme | 4...20mA (12mA in Sensormittenstellung) |
| Einstellregler | Signalnull (12mA), Verstärkung |
| maximale Bürdenwiderstände | 500 Ohm (bei 24 Volt Schleifenbetriebsspannung) |
| Arbeitstemperatur | -40°C ... +85°C |
| Tiefpassfilter | aktiv, dritter Ordnung, minimale Welligkeit |
| Gewicht | ca. 340g |
- • Die Lieferung erfolgt mit individuellem Prüfprotokoll, welches genaue Werte für die Mittenspannung und Empfindlichkeit, die statischen Kennlinien und die Kennlinien der Linearitätsabweichung enthält.
Optionen:
- • Sondermessbereiche • Silikongummiverguss • Kabelkonfektionierung
- • Individuelle Temperaturfehlerkompensation des Offsets und der Empfindlichkeit

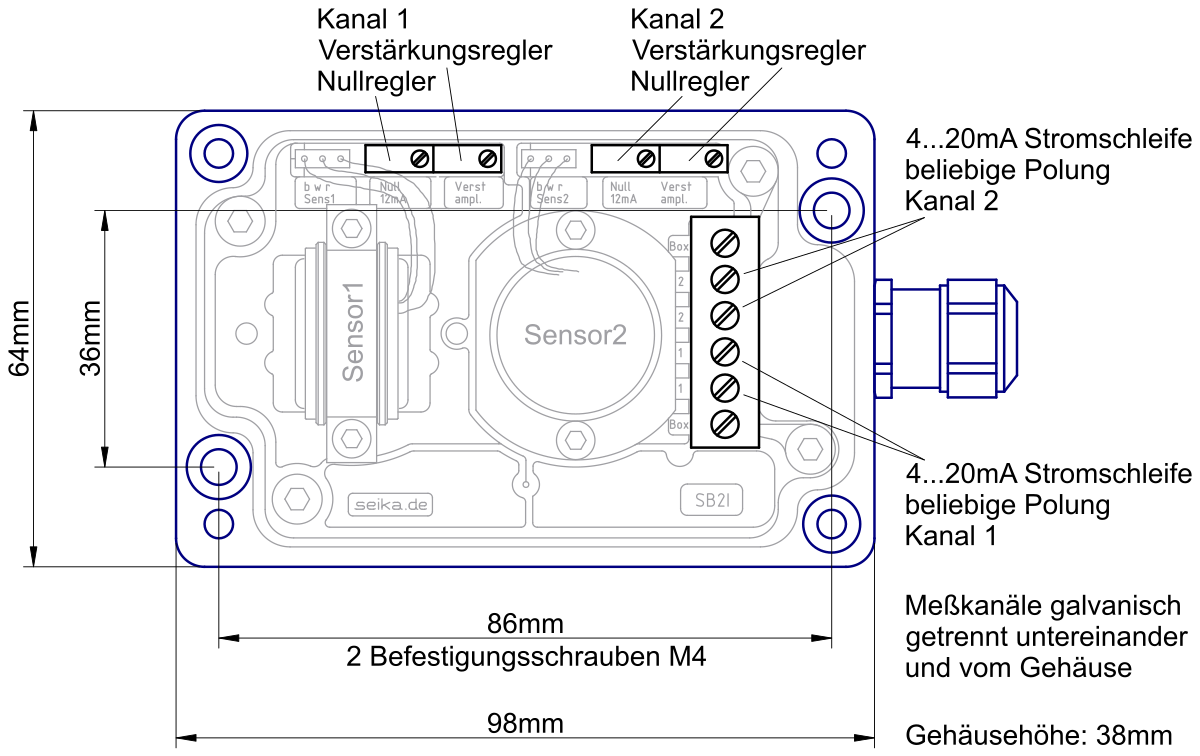

Abmessungen (in mm)
Blockschaltbild

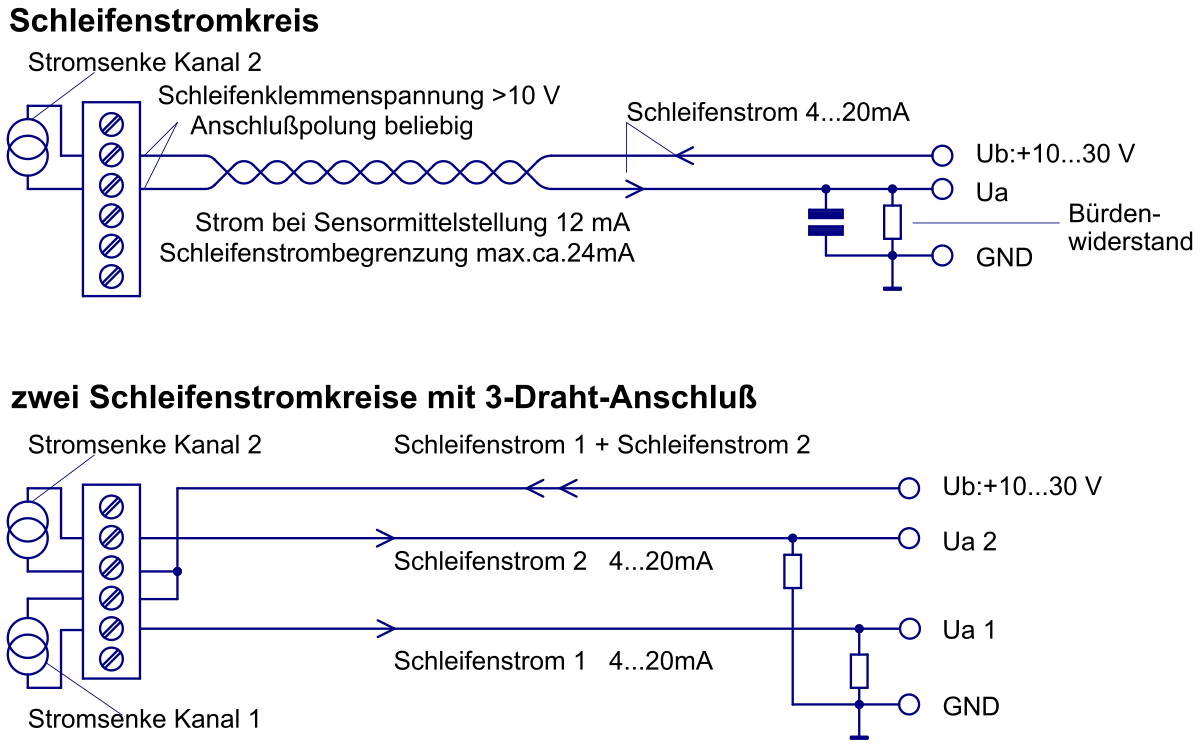

Anschlussbelegung
Berechnung der minimalen Betriebsspannung Ub,min
Ub,min = 10V + Spannungsabfall am Kabel + Spannungsabfall über die Bürde bei 20mA
Ub,min = 10V + 20mA·RKabel + 20mA·RBürde
Beispielrechnungen:
Ub,min = 10V + (100m Leitung 2x0,14mm2) 0,6V + (100 Ohm Bürde) 2V = 12,6V
Ub,min = 10V + (2km Kabel 2x0,5mm2) 3,2V + (500 Ohm Bürde) 10V = 23,2V


3D Geometrie als STEP Datei
