| XB.. verbessertes Modell Extrastabile druck-, seewasser- und korrosionsbeständige Sensorbox als alternatives Gehäuse an Stelle der SB-Gehäuse für besonders raue Umgebung, in aggressiven Medien und in Seewasser |
|
|
Besonderheiten
Beschreibung
Die Sensorbox XB1I besteht aus einem extrastabilen, druck-, seewasser- und korrosionsbeständigen Edelstahlgehäuse mit integriertem Sensor bzw. Sensoren und einer wie bei den SB-Sensorboxen beschriebenen Sensorelektronik.
Ein Unterwassersteckverbinder oder eine dichte PG-V4A-Kabelverschraubung und die kompakten Abmessungen des stabilen Ganzmetallkörpers der Sensorbox ermöglichen den Einsatz dieses hochwertigen Meßsystems unter extrem rauen Betriebsbedingungen.
Anwendung
Die XB1I findet überall dort Anwendung, wo in extrem rauer Umgebung genaue Neigungs- oder Beschleunigungsmessungen realisiert werden müssen. Insbesondere in Bau-, Bergbau- und Landmaschinen, an Kränen, in Transport- und Fördergeräten, in Schiffen, in aggressiven Medien und in Seewasser, unter Druckbelastung, in der Verfahrens- und Automatisierungstechnik sowie im allgemeinen Maschinenbau werden XB1I mit Erfolg eingesetzt. Bei Verwendung einer unter Wasser steckbaren Unterwassersteckverbindung eignet sich das Sensorgehäuse besonders für Off-shore-Anwendungen.
Technische Daten
| Gehäusematerial | V4A (seewasserfest) |
| Kabeldurchführung
bzw. Steckverbindung |
PG11
(Edelstahl V4A mit integrierter Zugentlastung) Subconn®-Steckverbinder (unter Wasser steckbar) |
| Druckfestigkeit | 100 bar (1Mpa), 1000m WS (noch größere Tauchtiefe wird z.Zt. getestet) |
| Anschlussklemme | Entsprechend Einbau (s. Nomenklatur) |
| Messbereich, Auflösung usw. | Entsprechend verwendetem SEIKA-Sensor (s. Nomenklatur) |
| Anbaulage | beliebig |
| Messebenen (N..Sensor) | 3 Gehäuse-Hauptebenen |
| Messebene (NG..Sensor) | parallel zum Gehäuseboden |
| Messrichtungen (B..,BD..Sensor) | in X,Y,Z-Koordinaten zum Gehäuse |
| Elektrische Werte | Entsprechend Einbau (s. Nomenklatur) |
| Arbeitstemperatur | -40 ... +85°C |
Optionen: Sondermessbereiche, Prüfprotokoll, Silikongummiverguss, Kabelkonfektionierung

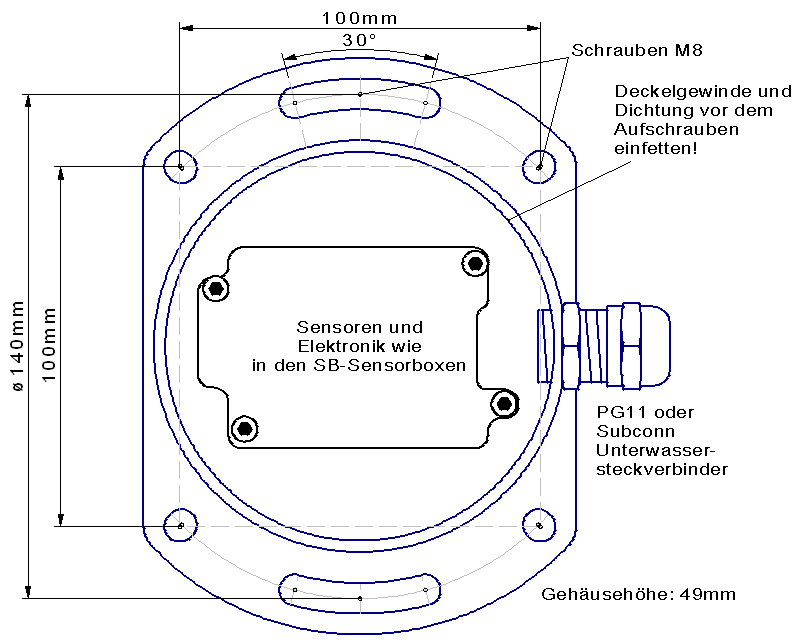

Abmessungen
|

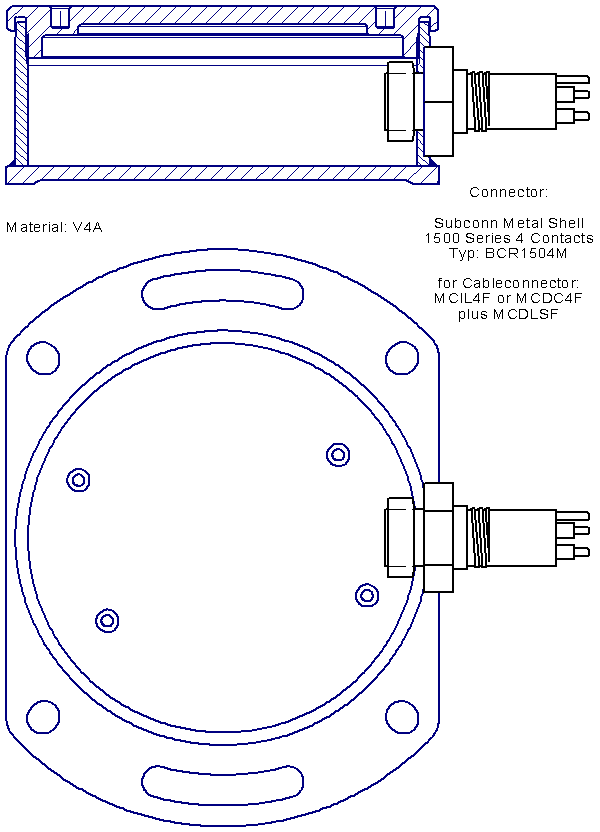

Abmessungen mit Unterwassersteckverbinder oder Kabelverschraubung
|
Nomenklatur
XB1i = XB Gehäuse einschließlich Elektronik und Sensor wie bei der SB1I
XB2I = XB Gehäuse einschließlich Elektronik und Sensoren wie bei der SB2I
XB1U = XB Gehäuse einschließlich Elektronik und Sensor wie bei der SB1U
XB1S = XB Gehäuse einschließlich Elektronik und Sensor wie bei der SB1
XBS1U = XB Gehäuse einschließlich Elektronik und Sensor wie bei der SBS1U
XB360 = XB Gehäuse einschließlich Elektronik und Sensor wie bei der SB360
Zubehör
XBW1 (Werkzeug zum öffnen des XB-Gehäusedeckels)
